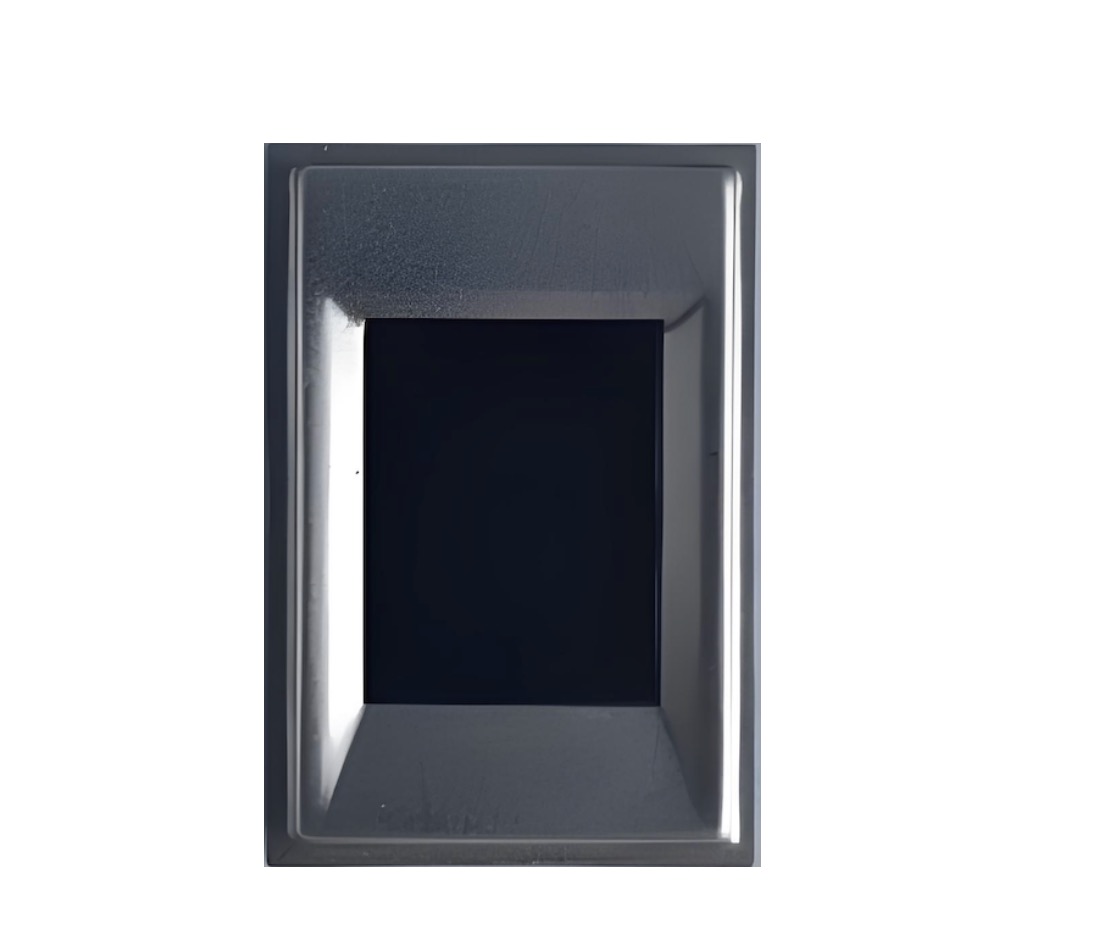

ФБР датчик отпечатков пальцев
Опишите следующее:A9 — высокопроизводительный датчик отпечатков пальцев, разработанный нашей компанией самостоятельно. Этот датчик имеет такие характеристики, как полная площадь изображения и низкое потребление энергии, и соответствует стандарту FAP20 ФБР. Это высокоинтегрированный емкостный датчик с высокой надежностью, хорошей адаптируемостью к сухим и влажным пальцам, а также получением четкого изображения. Датчик работает исключительно хорошо с точки зрения простоты использования и долговечности. Она стабильна и имеет длительный срок службы и хорошо приспособлена к суровым условиям, таким как высокие и низкие температуры и песчаные бури. В сочетании с нашей компанией#39;s алгоритм отпечатков пальцев, он, как правило, собирать пальцы, которые сухие, треснутые, грязные, мокрые, и так далее, и имеет хорошие результаты сравнения.
Особенностипродукта
Высокое качество отпечатков пальцев: технология емкостных отпечатков пальцев имеет более высокое качество изображения.
Высокая способность распознавать поддельные отпечатки пальцев.
Высокая адаптивность: может, как правило, собирать пальцы в сухих, треснутых, грязных, влажных и других условиях и имеет хорошую адаптивность.
Международные стандарты: соответствует стандарту FAP20 ФБР в США.
Описание интерфейса: принимает высокоскоростной QSQI интерфейс связи и совместим с SQI интерфейс связи.
Особенности сайта
1. 2D емкостный датчик отпечатков пальцев
2. Сенсорный массив 300x400 пикселей
3. Пространственное разрешение 508 DPI
4. 8- разрядные серые уровни
5. Зона активного зондирования 15,0 мм x 20,0 мм
6. Высокоскоростной интерфейс SPI
7. Скорость захвата изображения до 2 мпикселей в секунду
8. Защита ESD: + / - 15кв (воздушный режим)
9. Низкая мощность: обычный и режим ожидания
10. > 3,5 миллиона пальцев
11. Интерфейс подключения FPC/FFC
12. Конструкция SMD (SMT устройства) (факультативно)
Технические параметры изделия
Классификация по категориям | Индекс параметров | Объяснение параметров |
Электрические параметры | Рабочее напряжение | DC-5V (диапазон напряжения: 5V ± 10%) |
Рабочая сила тока. | 10m (8m) | |
Статический ток. | 91а (1) а | |
10. Датчик безопасности | Тип датчика | Полупроводниковый емкостный датчик |
Метод приобретения | Планарное прессование | |
Срок службы | Более 1 млн. раз (параметры указаны изготовителем). | |
Размер модуля (два) Возможны различные варианты | 34.4x22.4x4.4мм (размер рамы совместим с FAP10) / 38,5x26,0x2,8мм | |
Пикселы изображений | 300* 400пикселей | |
Размер сенсора | 15.15 X 20.66 мм | |
Разрешение изображения | 500 т/д | |
Динамический диапазон серого уровня | Начинаются с k | |
Оур (воздух) | 15 кв. | |
Оур (тэкч) | 8 кв. | |
Поперечный отруб | 5B b / | |
- карандашность | 6 ч. 00 м. | |
РСС (РСС) | > 200 цикл | |
Организация < < пив > > | 3. Сертификация | |
Условия труда | Рабочая температура | -20 градусов -+70 градусов |
Температура при хранении | -40 градусов -+80 градусов | |
Рабочая влажность | <90%R.H(неконденсация) | |
Влажность хранения | 20~93% годовых |

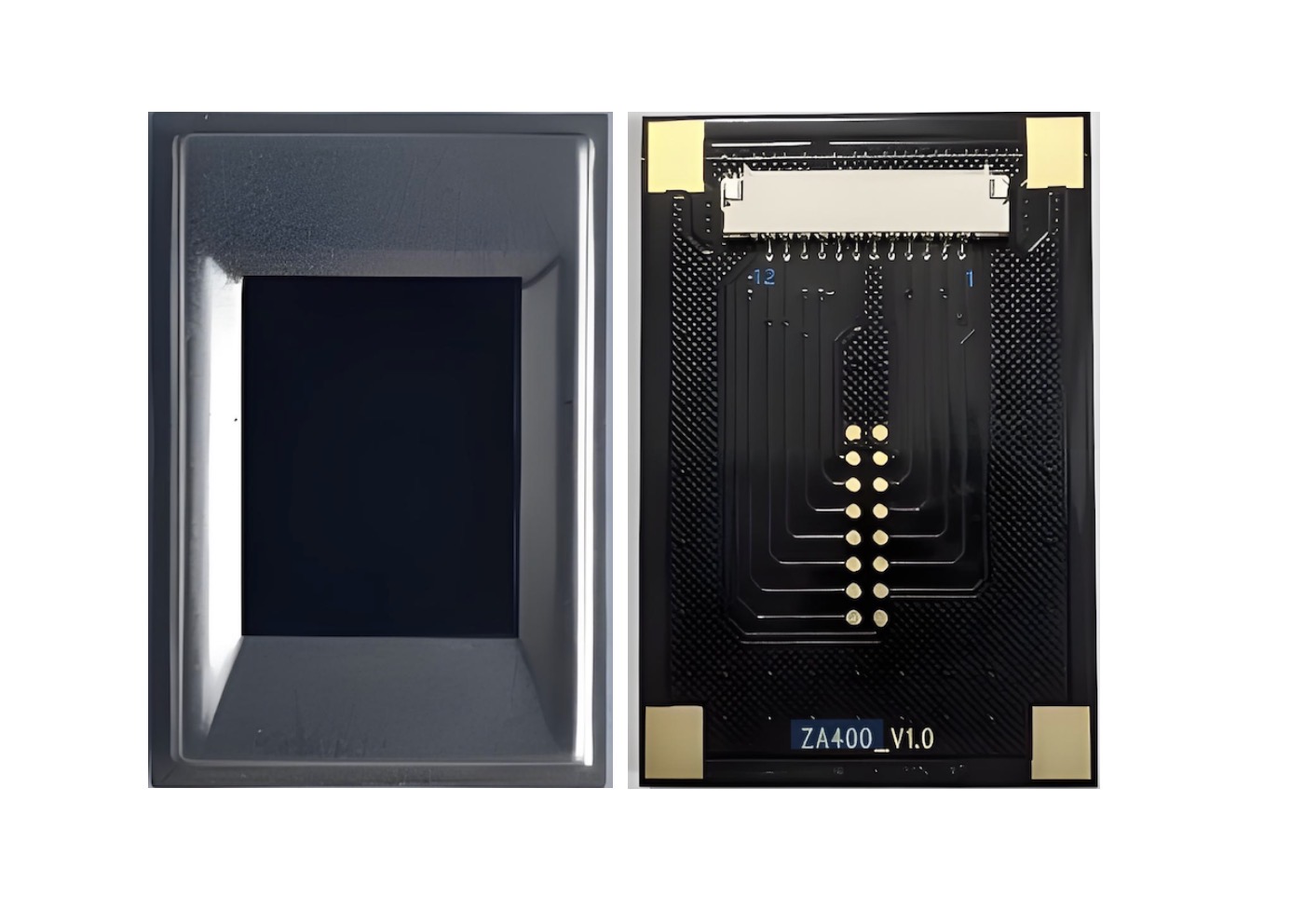

Определение интерфейса
Пин-код (Pin) | В общем, да. | Описание функции | Изображение на картинке |
1 | C. C. | C. C. |
|
2 | QSPI_MISO | Спи мисо (SPI MISO) | |
3 | VDD33 (бизнес-центр) | 3.3V - 3.6V вход питания | |
4 | Сброс с сайта | Сброс модуля с сервера | |
5 | QSPI_SCK | Часы QSPI | |
6 | ВСС (VSS) | 1. Наземный транспорт | |
7 | QSPI_MOSI | Пин ввода/вывода данных для интерфейса QSPI. | |
8 | QSPI_CS | Чип выбирает pin-код для интерфейса SPI. | |
9 | ESD_GND | Завалите значки ESD. | |
10 | C. C. | C. C. | |
11 | QSPI_IO2 | Пин вывода данных для интерфейса QSPI | |
12 | QSPI_IO3 | Пин вывода данных для интерфейса QSPI |
Чертеж размеров продукта
